千鳥格子

現物の写真

名古屋の 科学館で展示されていた実物を
竹中さんが撮ってくれました

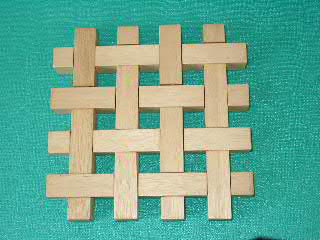

複製品

互いに入り組んでこれも一見不可能図形のようです。
岐阜県飛騨地方に古くから伝わる、伝統的技術です。
「飛騨の匠文化館」に展示されています。
( 販売もしています。)

岐阜県観光情報収集提供システム　で、
目的：博物館／郷土館　等
場所：　　　　　　古川町
として、検索してください。

作り方

津川さんが同じ物を作って西三数学サークルで発表したものです。

　断面が一辺ａの正方形、
　長さ９ａの木の棒を８本
　用意します。

　写真の物は　ａ＝25mm
　です。

　次に、図のようにほぞを
　切ります。

　ほぞの深さは、
　２本は　　ａ／３
　６本が　２ａ／３　です。

きつすぎるとうまく組み立てられないし、緩すぎるとガタが出る
ので、工作の精度が仕上がりに大きく影響します。

紙やすりなどで丁寧に仕上げてください。

先ず右側の６本を組みます。

１ ２ ３

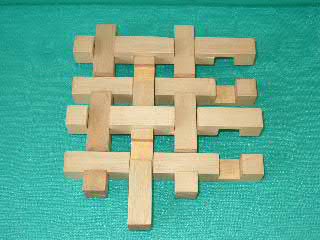

ほぞの浅い２本は後で挿し込みます。この時、１本目は４図の位置で
停めておくのがコツです。
最後の１本が入れやすくなります。

４　５

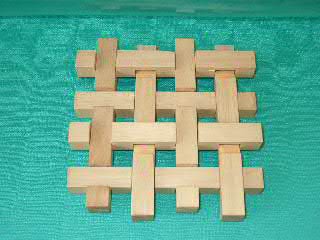

ここまで入ったら、２本ともガチャンとはめて出来あがり！
